С.М. КОСЕНКОВ

НОВЫЕ МОДЕЛИ СЕМЕЙСТВА БК

В настоящее время выбор отечественных микрокомпьютеров небогат - это «Микроша», созданный на базе микропроцессорного комплекта КР580, «Электроника БК-0010», использующий микропроцессор К1801. Скоро на прилавках появится набор для сборки радиолюбительской микро-ЭВМ «Радио-86РК». Однако среди этих моделей микро-ЭВМ семейства БК заслуживают особого внимания. И дело здесь не только в том, что это не 8-, а 16-разрядная ЭВМ или что имеется цветная графика, хотя для пользователя всё это немаловажно. Главным достоинством этого семейства, очевидно, следует считать её архитектурную и программную совместимость с большим парком микро- и мини-ЭВМ, выпускаемых промышленностью. Машины семейства БК - младшие братья таких профессиональных компьютеров, как ДВК, УКНЦ, «Электроника-85», СМ-4, СМ-1420, и многих других. Такая совместимость позволяет при соответствующей адаптации использовать многие программы, разработанные для других ЭВМ. Кроме того, в этом случае профессиональные ЭВМ можно использовать в качестве инструментальной машины, при разработке программ для БК.

В настоящее время известны одна модель этого семейства - БК-0010 и её модификации БК-0010Ш, БК-0010.01. Эти машины уже заняли своё место в народном хозяйстве. Они с успехом используются в сфере образования, производства и, конечно, в быту. Для машин этой модели уже разработан довольно большой фонд программ, включающий инструментальные программы, языковые средства, обучающие системы, игры и др. (рис. 3).

Рис.З.

На очереди следующая модель - БК-0011, разработанная и планируемая к выпуску в рамках развития этого семейства микро-ЭВМ Новая модель отличается от БК-0010 расширенными возможностями графики, большим объёмом памяти, широким набором периферийных устройств. Конструктивно (рис. 4) эта модель схожа с БК-0010.01. Используются тот же корпус и нажимная клавиатура. Функциональные возможности БК-0011 расширяются при помощи набора контроллеров (на рис. 4 справа), подключаемых к разъёмам основного модуля. С помощью этих контроллеров совместно с микро-ЭВМ можно использовать печатающее устройство, накопитель на гибких магнитных дисках. Контроллер локальной сети позволит объединять машины в сеть типа «кольцо», а контроллер последовательного интерфейса - в сеть типа «звезда».

У БК-0011 значительно больший объём памяти. Пользователь получает постраничный доступ к ОЗУ 128 К байт и ПЗУ 40 К байт, причём объём ПЗУ можно довести до 64 К байт. Расширены возможности графики - две страницы по 16 К байт ОЗУ используются в качестве буферов для графического дисплея. Имеется устройство управления цветовой палитрой, позволяющее создать на экране цветного видеомонитора гамму из 16 цветов.

Наличие накопителя на гибких магнитных дисках и достаточный объём, памяти позволили поставить на БК-0011 операционную систему, совместимую с известной зарубежной ОС РТ-11 версии 05.02. Разработан мощный и удобный экранный редактор текстов. В среде операционной системы имеется богатый набор программ, систем программирования ПАСКАЛЬ, ФОРТРАН, СИ, БЕЙСИК, Макро-ассемблер, ПРОЛОГ, ЛИСП, ФОРТ, МОДУЛА-2 и др. Наличие дисковода значительно расширяет области применения БК-0011 и позволяет превратить её в довольно мощную инструментальную машину. Но и в случае, когда дисковод отсутствует, на новой модели можно эксплуатировать развитую версию БЕЙСИКа, «зашитую» в ПЗУ.

Рис.4.

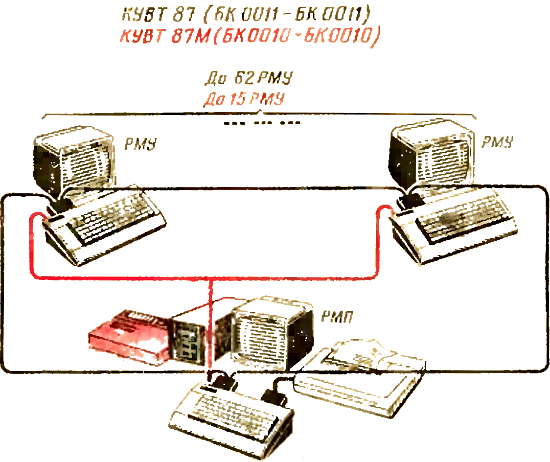

На базе микро-ЭВМ БК-0011 разработан новый комплект учебной вычислительной техники КУВТ-87 (рис. 5). В более раннем комплекте КУВТ-86 использовались модели БК-0010. Они позволяют организовать сеть только по схеме «звезда»; БК-0010 на рабочем месте ученика (РМУ) и центральная машина ДВК-2М на рабочем месте преподавателя (РМП). На новой машине сеть можно строить по схеме «кольцо», и на РМУ и на РМП установлены однотипные БК-0011. В такой сети любая выбранная машина может быть главной (она снабжается печатающим устройством и накопителем на гибких магнитных дисках). Такое решение позволяет значительно повысить надёжность всего комплекса в целом.

Рис.5.

КУВТ. Технические характеристики

Характеристика	КУВТ-86 БК - ДВК	КУВТ «БК - БК»	КУВТ «БК-0011 - УКНЦ»	КУВТ «БК-0011 - БК-0011»
Тип вычислительной сети	Звезда	Звезда	Кольцо	Кольцо
Количество РМУ	12	15	До 62	ДО 62
Тип линии связи	Витая пара	Витая пара	Витая пара	Витая пара
Состав РМУ	«Электроника БК-0010», УОИ на базе телевизора «Электроника-Ц 431» или «Электроника-404», блок ИРПС	«Электроника БК-0010», УОИ на базе телевизора «Электроника-Ц 431» или «Электроника-404»	«Электроника БК-0011», УОИ на базе телевизора «Электроника-Ц 431» или «Электроника-404», контроллер локальной сети	«Электроника БК-0011», УОИ на базе телевизора «Электроника-Ц 431» или «Электроника-404», контроллер локальной сети
Состав РМП	«Электроника МС- 1201.01», дисплей «15ИЭ-00-013», накопитель «Электроника НГМД 6022», устройство печатающее «Электроника УВВ ПЧ 30-004»	«Электроника БК-0010», УОИ на базе телевизора «Электроника-Ц 431» или «Электроника-404», магнитофон «Электроника-302», печатающее устройство	«Электроника УКНЦ» УОИ «Янтарь-8», контроллер локальной сети, накопитель «Электроника НГМД-6022» печатающее устройство Д100	«Электроника БК-0011», УОИ на базе телевизора «Электроника-Ц 431» или «Электроника-404», контроллер РМП, накопитель «Электроника НГМД-6022», печатающее устройство Д100
Скорость обмена по линиям связи, бод	9 600	1 200	57 600	57 600
Ориентировочная цена, тыс. руб.	26	16	25 (для 16 РМУ)	23,5 (для 16 РМУ)

Работа над семейством БК продолжается, и сейчас ведётся разработка ещё одной модели микро-ЭВМ - БК-0100. Эта машина уже значительно отличается от всех предыдущих моделей. В ней предполагается использовать два различных процессора: один - серии 1801, другой - 580 или 1801. Таким образом, пользователь БК-0100 сможет эксплуатировать программное обеспечение двух различных семейств микропроцессоров. Быстродействие машины возрастёт до 0,5 млн. коротких операций в секунду, объём памяти увеличен до 256 К байт. На рис. 4 показано конструктивное исполнение БК-0100.

В следующих выпусках мы подробнее расскажем о модели персональной бытовой микро-ЭВМ БК-0011, о её конструкции, архитектуре и программном обеспечении.

Микро-ЭВМ „Электроника БК-0011"

Технические характеристики:

тип процессора - К 1801 ВМ1;
разрядность процессора - 16 бит;
тактовая частота - 3 МГц;
организация памяти - страничная;
объём страницы ОЗУ, ПЗУ - 16 К байт;
объём ОЗУ - 128 К байт (8 страниц), из них экранная память - 16-32 (1-2 страницы);
объём резидентного ПЗУ - до 64 К байт;
объём внешнего ПЗУ - 32 К байт (2 страницы).

Формат изображения:

в алфавитно-цифровом режиме 24 (28) строки текста по 32 символа (чёрно-белый или цветной монитор) или 64 символа (чёрно-белый монитор);
в графическом режиме - 128x256 точек (16 цветов), 256x256 точек (4 цвета), 512x256 точек (чёрно-белый).

Режимы вывода изображения:

вывод чёрно-белого изображения;
вывод цветного изображения;
тип НГМД - «Электроника-6022»;
тип печатающего устройства - D-100 (ПНР);
тип УОИ - «Электроника-Ц431», «Электроника-404»;
скорость обмена с магнитофоном - 1200 бод;
тип кассеты - МК-60;
скорость обмена по локальной сети - 57600 бод;
разрядность параллельного программируемого интерфейса -16 бит;
тип межмодульного параллельного интерфейса - по ОСТ 11.305.309-80;
тип клавиатуры - на базе переключателей ПКН 111 (ПКН 131);
элементная база - БИС серий К 1801, К 565, ИС серий К 561, К 555, К 155;
наработка на отказ - 5000 ч.

Основные этапы развития компьютеров типа БК (до 1990 г.)

Основные характеристики:

объём ОЗУ-32 К байт, из них ОЗУ экрана -16 Кбайт;
объём ПЗУ-24 - 32 К байт;
тип процессора - К 1801 ВМ 1.

Программное обеспечение:

драйвер-мониторная система;
текст-мониторная система;
ФОКАЛ;
прикладные программы.

Возможность подключения к внешним устройствам:

устройство отображения информации на базе телевизионного приёмника;
накопитель - кассетный магнитофон;
клавиатура - на базе ПКН-150.

Цена - 600 руб.

Год разработки - 1983

Начало серийного производства - 1984

БК-0010Ш

Основные характеристики:

объём ОЗУ - 32 К байт, из них ОЗУ экрана -16 К байт;
тип процессора - К 1801 ВМ 1;
объём ПЗУ - 32 К байт.

Программное обеспечение:

драйвер-мониторная система БК 0010;
БЕЙСИК с сетевыми функциями;
прикладные программы.

Возможность подключения к внешним устройствам:

УОИ - на базе ТВ-приёмника чёрно-белого или цветного изображения;
ДВК-2МШ - через блок ИРПС;
клавиатура - на базе ПКН 111.

Цена - 750 руб.

Год разработки - 1986.

Начало серийного производства - 1986.

БК-0011

Основные характеристики:

объём ОЗУ - 128 К байт (8 страниц 16 Кбайт), из них ОЗУ экрана - 2 страницы;
объём ПЗУ - 40 К байт;
возможность подключения дополнительного внешнего блока ПЗУ - 32 К байт;
тип процессора - К 1801 ВМ1.

Состав микро-ЭВМ:

устройство информационно-вычислительное;
блок контроллера НГМД;
блок контроллера локальной сети;
блок контроллера рабочего места преподавателя;
блок контроллера печатающего устройства;
блок питания.

Программное обеспечение:

драйвер-мониторная система;
БЕЙСИК;
дисковая операционная система ДОС-БК (совместимая с RT-11 V0.5. 0.2);
пакет прикладных программ;
клавиатура на базе ПКН-111.

Ориентировочная цена - 1000-1200 руб.

Год разработки - 1986.

Начало серийного производства - 1987.

БК-0100

Основные характеристики:

объём ОЗУ - 128 - 256 К байт;
объём ПЗУ - 40-72 К байт;
тип процессора - К 1801 ВМ 3, К 580 ВМ 86.

Программное обеспечение:

драйвер-мониторная система;
тест-мониторная система;
БЕЙСИК;
дисковая операционная система RT 11;
дисковая операционная система MS DOS;
клавиатура типа УКНЦ.

Состав внешних устройств:

УОИ - на базе ТВ-приёмника (чёрно-белый или цветной)
НГМД;
печатающее устройство;
манипуляторы (типа «джойстик», «мышь»).

Ориентировочная цена - 1400 руб.

Год разработки - 1988.

Начало серийного производства - 1989.
